Зарядные устройства серии 700W HF
1. Описание.

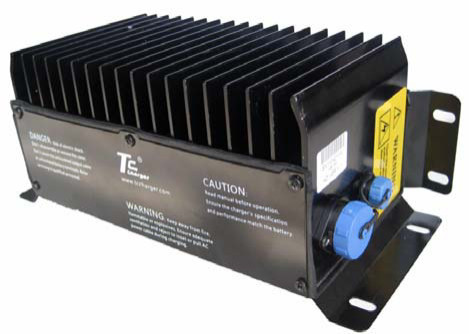

Устройства серии 700W HF - интеллектуальные зарядные устройства, компактных размеров, с высокой энергоэффективностью, с высокой степенью защиты и виброустойчивости. Основная область применения 700W HF это бортовые зарядные устройства аккумуляторных батарей для электротранспорта, автопогрузчиков и спецтехники.
Конструкция зарядного устройства 700W HF позволяет подключать батарейные блоки напрямую к DC выходам постоянного тока, а входы переменного тока к зарядным АС разъемам транспортного средства.

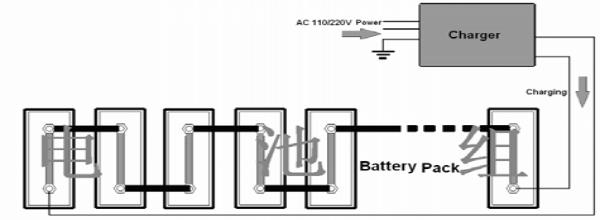

Типовая схема подключения.
2. Модификации зарядного устройства 700W HF.
| Модель | Номинальное выходное напряжение | Номинальный выходной ток |
|---|---|---|
| HQ-C-24-25-ХХ-ХХ | 24V | 25A |
| HQ-C-48-15-ХХ-ХХ | 48V | 15A |
| HQ-C-60-12-ХХ-ХХ | 60V | 12A |
| HQ-C-72-10-ХХ-ХХ | 72V | 10A |

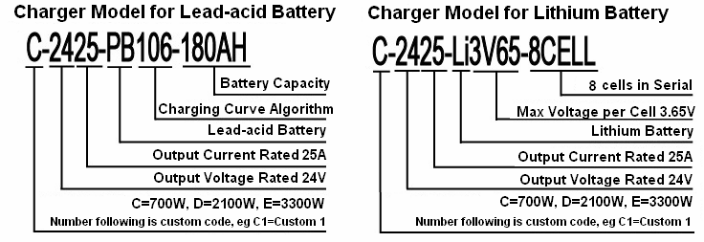

Описание маркировки
3. Технические характеристики
- Высокая энергоэффективность, КПД до 95%.
- Обеспечение функций защиты.
- Широкий температурный диапазон эксплуатации.
- Тестирование на предельных температурах при полной нагрузке.
- Возможность подключения к внешней сети с напряжениями 110 / 220 VAC, с автоматическим определением.
- Пассивное охлаждение.
- Герметичное исполнение корпуса, степень защиты IP66.
- Виброустойчивое исполнение, применимо для использования в автотранспорте.
- Функция коррекции заряда в зависимости от температуры батареи, продлевает срок её эксплуатации.
4. Схемы и методы заряда.

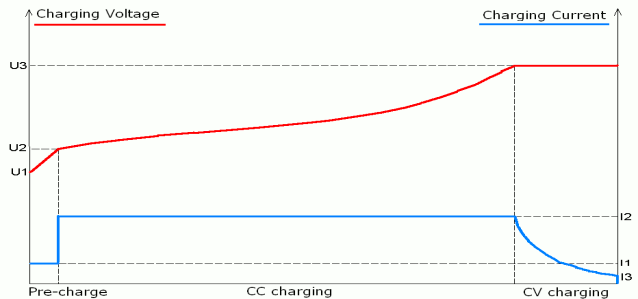

4.1. CC/CV метод зарядки (для литиевых батарей):
| U1 | = | U3 |
| 2 |
| I1 | = | I2 |
| 2 |
| I3 | = | I2 |
| 6 |
- Pre-charge: производится предварительная зарядка, в случае, когда напряжение блока аккумуляторных батарей ниже значения U2. (Если напряжение ниже U1, процесс зарядки не запустится) Зарядка выполняется постоянным током I1, до момента достижения напряжения батарей уровня U2.
- CC Charging: на данном этапе производится зарядка постоянным током I2. При достижении напряжения батарей значения U3 осуществляется переход к следующему этапу.
- CV Charging: заряд производится постоянным напряжением U3. Процесс заряда аккумуляторных батарей завершается при уменьшении тока до уровня I3.
4.2. В зависимости от типа свинцово-кислотных аккумуляторов, применяются соответствующие схемы заряда.
5. Надежность.
| Параметр | Значение | Примечание |
|---|---|---|
| MTBF | 150 000 часов | определяется на основе "частоты отказов" |
6. Условия окружающей среды.
| № | Параметр | Значение | Ед. изм. |
|---|---|---|---|
| 1 | Температура эксплуатации | -40 ~ +50 | °С |
| 2 | Температура хранения | -40 ~ +90 | °С |
| 3 | Относительная влажность | 5% ~ 95% | / |
| 4 | Охлаждение | естественное | / |
| 5 | Максимальная высота над уровнем моря | 3000 | м |
7. Электрические характеристики.
7.1. Входные параметры.
Таблица напряжений, токов потребления и выходной мощности (диапазон 110 / 220VAC ± 20%).| Входное напряжение | Входной ток IN | Мощность, макс. | Входное напряжение | Входной ток IN | Мощность, макс. |
|---|---|---|---|---|---|
| 90V | IN ≤10A | 700W | 185V | IN ≤5.5A | 700W |
| 110V | IN ≤8.5A | 700W | 220V | IN ≤4.5A | 700W |
| 130V | IN ≤7.0A | 700W | 265V | IN ≤3.8A | 700W |
7.2. Выходные параметры.
| Параметр | Значение | Погрешность |
|---|---|---|
| Выходная мощность, макс | 700W | / |
| Коэффициент эффективности | ≥ 95% | / |
| Коэффициент мощности | 0.7 | / |
7.3. Функции защиты.
- защита от перенапряжения; (Output Over-voltage Protection)
- защита от перегрузки по току; (Output Over-current Protection)
- защита от короткого замыкания; (Output Short-circuit Protection)
- защита от некорректной полярности подключенных батарей; (Output Reverse Connect Protection)
- защита зарядного устройства от перегрева; (Charger Temperature Protection)
- температурная защита батарей; (Battery Temperature Protection)
7.4. Электрические разъемы и интерфейсы подключения.
| Разъем | Тип разъема ЗУ | Тип кабельного разъема | Сечение жилы | Примечание |
|---|---|---|---|---|
| Вход переменного тока | штыревой (male),10A | гнездовой (female),10А | ≥ 1,5 мм2 | использовать кабели с заземляющим контактом |
| Выход постоянного тока | WEIPU SP2113/Р2 | WEIPU SP2110/S2 | ≥ 4мм2 | контакты: 1 – «+», 2 – «-» |
| Интерфейс расширения | WEIPU SP1312/S7 | WEIPU SP1310/P7 | 0,3 мм2 | см. раздел 8.1 |
7.5. Энергопотребление в режиме ожидания: менее 5 Вт.
7.6. Импульс пускового тока: менее 5А.
7.7. Диапазон входной частоты.
| Минимальная частота | Номинальные частоты | Максимальная частота |
|---|---|---|
| 40Гц | 50Гц / 60Гц | 70Гц |
8. Функции контроля и управления.

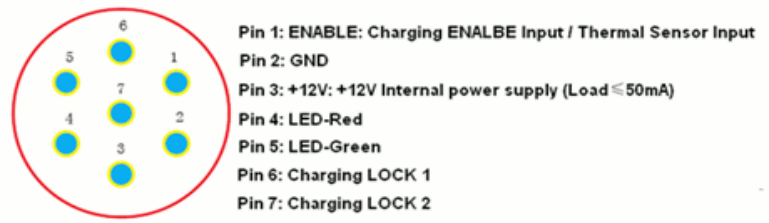

8.1. Интерфейс расширения: разъем WEIPU SP1312/S7 с 7 контактами (на стороне ЗУ).

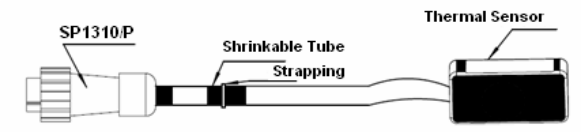

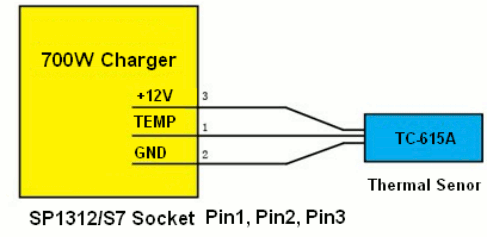

8.2 Датчик температуры.
Используется при заряде свинцово-кислотных аккумуляторов, крепится к корпусу батареи.

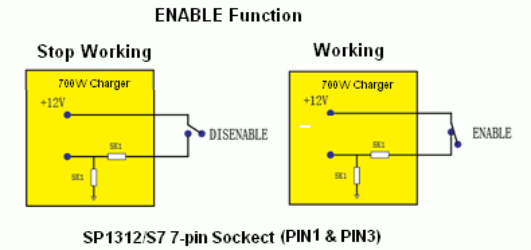

8.3 ENABLE Function – функция управления зарядным устройством.
Предоставляет интерфейс для подключения систем управления (BMS). Используется при заряде литиевых аккумуляторов. (контакты замкнуты – зарядка батарей выполняется, разомкнуты – прекращается)

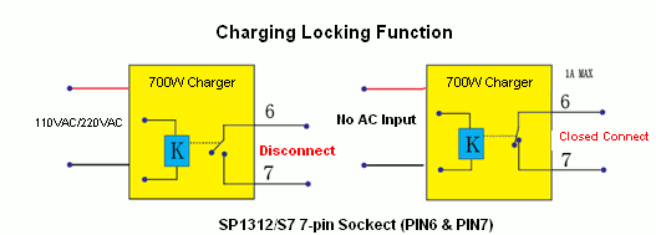

8.4 Charging Locking Function – функция контроля и мониторинга наличия входного электропитания. Выполнена на основе реле с нормально замкнутыми контактами (NC relay contacts).

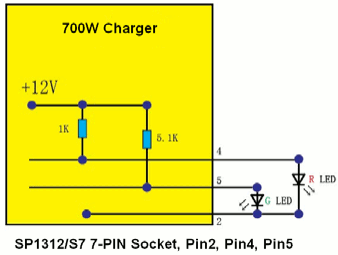

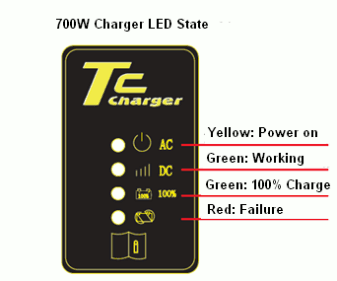

8.5. Индикация состояния зарядного устройства.
| Индикация неисправностей | Описание |
|---|---|
| 1 _ _ _ _ _ _ _ _ | Wrong Battery |
| 1 _ 1 _ _ _ _ _ _ | Charging Overtime |
| 1 _ 1 _ 1 _ _ _ _ | Battery Temperature Error |
"1": светодиод горит 1 секунду; "_": светодиод гаснет на 1 секунду.
Wrong Battery – напряжение батареи не соответствует ЗУ или батарея повреждена; Charging Overtime – перезаряд батареи, батарея не соответствует зарядной схеме или повреждена; Battery Temperature Error – перегрев батареи;
9. Характеристики безопасности.
9.1. Диэлектрическая прочность.
При проведении испытаний высоким напряжением, приложенным к контактам ЗУ (электрически не соединенным), электрическая прочность изоляции должна соответствовать значениям указанным в таблице. Контроль проводится напряжением переменного тока частотой 50 ~ 60 Гц. В течение испытания не должно быть эффектов коронного разряда, ионизации, искрения или пробоя.
| Контакты | Напряжение | Длительность | Ток утечки |
|---|---|---|---|
| входные / корпус | 1500V AC | 1 мин | ≤10mA |
| входные/ выходные | 1500V AC | 1 мин | ≤10mA |
| выходные / корпус | 500V AC | 1 мин | ≤10mA |
9.2. Сопротивление изоляции.
Сопротивление изоляции между всеми входами, выходами и защитным заземлением (корпусом) должно быть не менее 20 МОм. Измерения проводятся при температуре окружающей среды 23 ± 2 °С и относительной влажности 80% ~ 90%.
9.3. Воздействие тока.
При прикосновении человека или животного к зарядному устройству (корпусу или другим нетоковедущим частям), ток, протекающий через тело человека, не должен превышать порога «ощутимого тока», указанного в требованиях GB/T13870.1-2008.
| Ток воздействия | Переменный ток, мА | Постоянный ток, мА |
|---|---|---|
| предельное значение | ≤0.75 | ≤2 |
Сопротивление проводника защитного заземления не должно превышать 0,1 Ом. Оболочка проводника должна иметь маркировку желто-зеленого цвета.
10. Уровень шума.
| Шум | Условия |
|---|---|
| ≤55dB | на расстоянии 1.5 м, по шкале А |
11. Электромагнитная совместимость.
Соответствует требованиям электромагнитных испытаний указанным в разделе 11.3 стандарта GB/T 18487.3-2001.
12. Степень защиты.
| Стандарт | Индекс |
|---|---|
| GB4208-2008 | IP66 |
13. Класс молниезащиты.
| Индекс | Стандарты |
|---|---|
| - | - |
14. Охлаждение: Пассивное воздушное охлаждение.

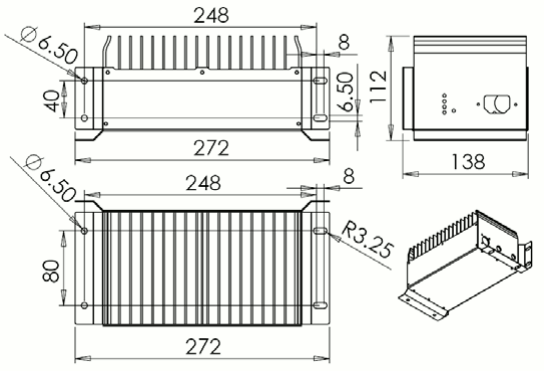

15. Размеры (Д × Ш × В): 272 мм × 138 мм × 112 мм. Вес: 1.90 кг
